不斷電系統解決方案

不斷電系統解決方案是一種提供電源連續性的設備,以確保在電力中斷或不穩定的情況下,系統和設備能夠持續運作。

CALCULATE LOAD CAPACITY

成本與效率

成本與效率

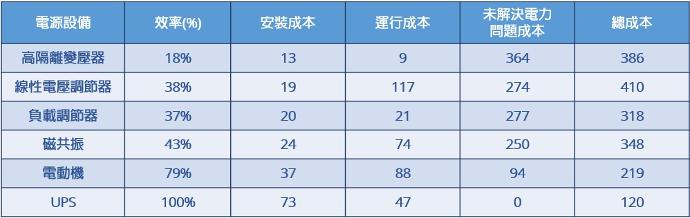

IBM 美國總公司曾委托 Allen-Segall 作過各種電源設備效益及成本評估(如右表),證明 UPS 的長期成本是最低的。

LOAD CAPACITY

計算負載容量

公式:

項目VA ( 視在功率 ) = 市電 * 電流
項目W = VA * cosØ ( Ø 市售產品功率因素都定在 0.7 )
項目cos ( 0.7 ) = 0.764

案例( Power 為足瓦狀況 ):

1 台採用 350w Power 的電腦 + 1 台 19”LCD ( 165w )共須,耐電流?採用多少 VA UPS?
VA = ( 350w+ 165w) * 0.764 = 393VA ( 四捨五入 )
A = ( 350w + 165w) * 0.764 / 110V = 3.6 ( 四捨五入 )
計算您的 VA 及延長線可容許電流 ( A ) VA = (      ) * 0.764 = _____________
A = (      ) * 0.764 / 110V = _____________

TIME BATTERY LEVEL

計算時間電池量

公式:

項目AH ( 安時 ) = 每小時電流使用量
項目UPS ( 500VA ~ 750VA ) 是含 1 顆 12v / 7.2AH 電池
項目UPS ( 1KVA ) 是含 2 顆 12v / 7.2AH 電池

案例( 在電阻性負載 1:1 狀況下 ):

承上題,採用 650VA 及 1KVA,在市電中斷時可以供電多久?(電池效益在25%概數計算)
700VA UPS = 7.2 / 3.6 * 0.25 = 30 ( 分鐘 )
1KVA UPS = 14.4 / 3.6 * 0.25 = 60 ( 分鐘 )
1.5KVA 以上 UPS 有可以外掛電池的產品計算您斷電時所須停留的時間吧?
( 實際的附載消耗電流 ) * 1.4 安全值 AH = A * HR = _____________

TYPE OF UPS

確定採用 UPS 種類

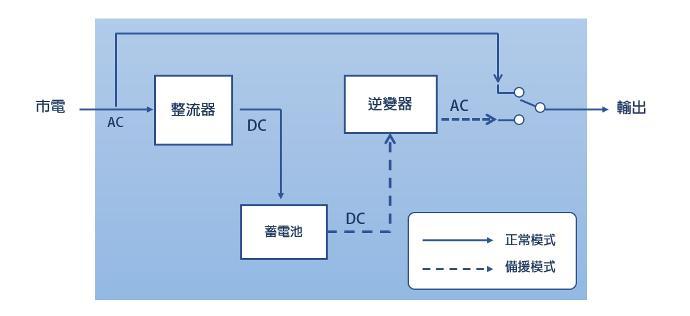

離線式 ( OFFICE LINE )

離線式 (OFFICE LINE)

項目市電正常時,UPS對市電幾無處理而直接輸出至負載,對市電雜訊、突波衰減能力差。

項目具轉換時間,保護性最低。

項目結構簡單、體積小、重量輕、控制容易、低成本特性。

項目方波:不適合電感性負載 ( 如傳動馬達、影印機 )。

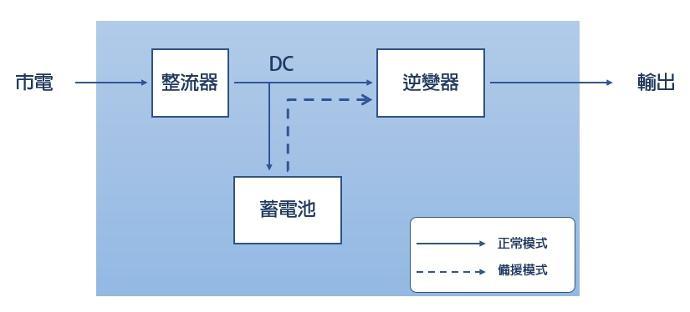

在線式 ( ON LINE )

在線式 (ON LINE)

項目輸出至負載之電力經UPS處理,輸出電源品質最高。

項目無轉換時間。

項目結構複雜,成本較高。

項目保護性最高,對市電雜訊、突波衰減能力最佳。

項目正弦波。

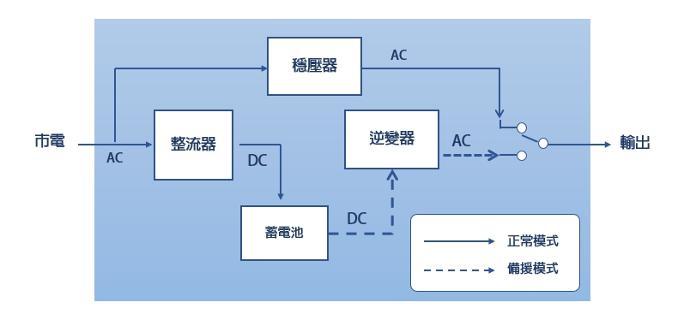

在線互動式 (SWITCH)

在線互動式 (SWITCH)

項目具雙向性轉換器設計,UPS電池回充時間較短。

項目具轉換時間。

項目控制結構複雜,成本較高。

項目保護性介於在線式與離線式UPS之間,對市電雜訊、突波衰減能力差。

項目階梯波:不適合電感性負載 ( 如傳動馬達、影印機 )。
